Máy Cán Ren HSG-40F

Máy HGS40F là loại máy chuyên dụng cho thép lớn, máy hoạt động tốt đối với cốt thép D36 và D40

Máy có thể dùng từ cốt thép D16, - D40

Máy cán ren cốt thép HGS-40F dùng cho công nghệ cán ren thẳng không chồn đầu do hãng Ding Rui Thượng Hải Trung Quốc chế tạo. Độ dài đầu cốt thép và bước ren do máy cán ra phù hợp với các loại ống nối cốt thép tiêu chuẩn.

Đặc biệt máy được thiết kế với khung máy, gá kẹp ( Ê tô kép) chắc chắn hơn những loại máy thông thường ví dụ máy JBG40K, LBG40B, HGS40B, Ê tô kép của máy to hơn, khỏe hơn rất nhiều, với cơ cấu Ê Tô trục tròn trơn, nhẹ nhàng khi thao tác vận hành máy, bền và không sợ bị vỡ khi sử dụng loại thép đường kính lớn. đảm bảo khi làm ren những thép lớn như D36, D40. ổn định hơn loại máy đời cũ Ví dụ như máy : JBG40K, LBG40B, HGS40B

Ngoài nâng cấp về thiết kế Ê tô má kẹp thép máy HGS 40F còn cải thiện về Khung máy tốt hơn những dòng máy JBG40K, LBG40B, HGS40B
Các bạn có thể so sánh được về hình dáng và độ dày của khung 2 loại máy HGS 40F và HGS40B

KHUNG MÁY HGS 40F

- To hơn, dày hơn, thiết kế hình hộp thép dày 5 mm, làm cho máy chắc chăn, khỏe hơn, làm việc tố hơn với thép D36, D40,

- Không cần phải gia cố thêm khung máy khi chuyên sử dụng với thép D36 hoặc D40,

- Máy thiết kế chuyên dùng cho thép lớn như D36, D40 nên máy có cân nặng khoảng 560kg làm cho máy chạy êm hơn và bền bỉ hơn khi làm việc với thép lớn D36-D40)

- Máy được nhà sản xuất khuyên dùng và tốt nhất là từ D16- D32.

KHUNG MÁY JBG40K, LBG40B, HGS40B

- Khung máy mỏng hơn, cấu chế tạo từ tôn 5mm, không có sóng chịu lực làm cho máy sẽ hoạt đông rung,

- khi chạy thép D36, D40 phải gia cố thêm khung mới có thể làm được,

- Máy được nhà sản xuất khuyên dùng và tốt nhất là từ D16- D32.

Ngoài thay đổi phần khung máy, Ê tô kẹp thép, máy còn có thay đổi lớn về phần điện, hệ thống điều khiển của máy. Máy HGS 40F được thay phần bảng điện cơ bằng hệ thống điều khiển Bán dẫn sử dụng bảng mạch điều khiển, giúp an toàn hơn, bền hơn và thay thế sủa chữa quá đơn giản, chỉ cần công nhân có thể thay thế sửa chữa bảng điện

BẢNG MẠCH ĐIỀU KHIỂN CỦA MÁY HGS 40F

- Bảng mạch HGS 40F đơn giản an toàn và dễ sử dụng thay thế và bền hơn trong điều kiện có nhiều cát, bụi.......

- Bảng mạch điều khiển sử dụng dòng điện DC( điện 1 chiều) khoảng 9V nên an toàn cho công nhân vận hành không sợ bị điện giật.
- Giá thành bảng mạch rẻ hơn rất nhiều so với bảng cơ của máy đời cũ.

Máy cán ren cốt thép HGS-40F được chúng tôi nhập khẩu phân phối và bảo hành tại Việt Nam, Lào. Máy cán ren cốt thép HGS-40F có giấy kiểm định chất lượng do nhà sản xuất cung cấp. Máy cán ren cốt thép HGS-40F được bảo hành 6 tháng.

Máy cán ren cốt thép HGS-40F dùng cho công nghệ cán ren thẳng không chùn đầu có thể tạo ren cho mác thép SD295 (HRB 335) và SD390 (HRB 400) . Máy cán ren cốt thép áp dụng công nghệ lăn cán ren. Đầu ren của cốt thép chuẩn, kích thước ren chính xác. Thời gian tạo ren cho một đầu cốt thép là 30-60s tùy theo đường kính của cốt thép. Quá trình tạo ren này không ảnh hưởng tới đường kính của vật liêu. Sức mạnh của mối nối bằng công nghệ ống ren mạnh hơn so với vật liệu gốc.

* Thông số kỹ thuật của máy cán ren cốt thép HGS-40F

Hoạt động

1.Kiểm tra máy

Đổ đủ nước và hòa tan dầu giải nhiệt trong bồn chứa (Cấm sử dụng dầu nhớt). Bắt đầu khởi động và kiểm tra xem hệ thống làm mát, hệ thống điều khiển điện tử.

2.Đổi các con lăn theo đường kính của cốt thép

3.Sử dụng đầu thử phù hợp để điều chỉnh khoảng cách giữa trục lăn phù hợp với cốt thép.

4.Điều chỉnh phù hợp theo các yêu cầu cốt thép cần tạo ren.

5.Điều chỉnh dao gọt cắt gân cốt thép cho phù hợp với đường kính cốt thép.

6.Điều chỉnh công tắc hành trình để đảm bảo độ dài của đầu ren phù hợp với cốt thép.

Lưu ý: Theo thông số kỹ thuật của nhà sản xuất công bố thì máy cán ren HGS-40F có thể cán ren cho cốt thép có đường kính lên đến D40. Nhưng để máy đảm bảo vận hành tốt nhất. Khách hàng chỉ nên sử dụng  máy cán ren HGS-40F để gia công cho các loại cốt từ D40 trở xuống. Chúng tôi chỉ bảo hành và cung cấp con lăn cán ren của máy cán ren HGS-40F loại từ D40 trở xuống.

 Quy trình vận hành thiết bị:

1.Kiểm tra máy: đảm bảo máy được bôi trơn bằng mỡ và dầu như quy định. Đổ đủ nước và hòa tan dầu giải nhiệt trong bồn chứa (Cấm sử dụng dầu nhớt). Bắt đầu khởi động và kiểm tra xem hệ thống làm mát, hệ thống điều khiển điện tử.

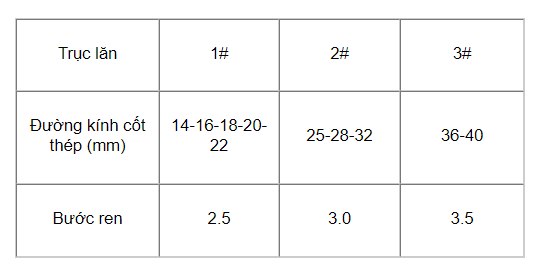

2.Đổi các con lăn đúng với đường kính của cốt thép sẽ ren, theo bảng trên máy:

3.Sử dụng đầu thử phù hợp để điều chỉnh khoảng cách giữa trục lăn phù hợp với cốt thép.

4.Điều chỉnh phù hợp theo các yêu cầu cốt thép cần tạo ren.

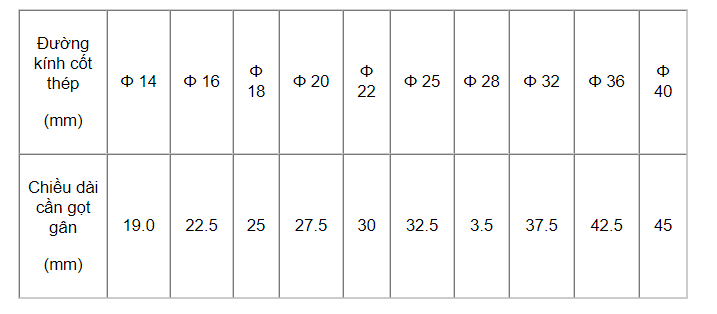

5.Điều chỉnh dao gọt cắt gân cốt thép cho phù hợp với đường kính cốt thép sẽ ren, theo bảng trên máy.

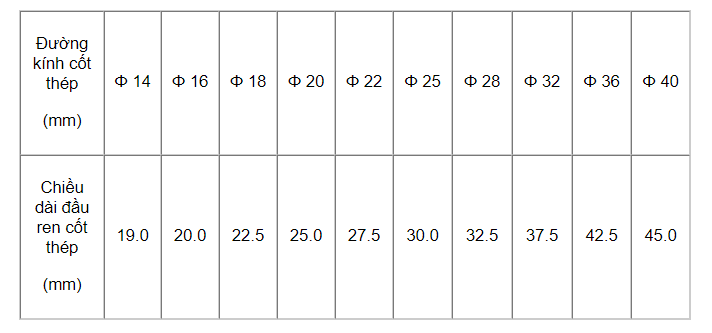

6.Điều chỉnh công tắc hành trình để đảm bảo độ dài của đầu ren phù hợp với cốt thép. Theo bảng trên máy.

Lưu  ý:

1. Chất lỏng làm mát (dầu giải nhiệt) phải được hòa tan với nước. Nghiêm cấm sử dụng các chất dầu nhớt.

2. Không được tạo ren cho cốt thép khi không có chất lỏng làm mát.

3. Đầu cốt thép nên phẳng, nhẵn, và cần được cắt bằng lưỡi cưa (đá). Không được có hình dáng uốn cong hoặc U-ở đầu cốt thép (trong phạm vi chiều dài 500 mm của đoạn đầu cốt thép).

4. Khi gọt bỏ lớp gân, không cho lưỡi gọt ăn quá sâu vào thịt của thép..

5. Hệ thống chuyển động trượt phải được bảo dưỡng bôi trơn thường xuyên.

6. Phoi sắt trong quá trình gọt gân thép rơi vào khay lọc cần được đổ đi thường xuyên.

7. Chất làm mát cần phải  thay khi tổng thời gian máy làm việc 100 giờ.

8. Tra dầu mỡ thường xuyên để tránh ăn mòn.

9. Máy nên được duy trì hoạt động thường xuyên
